CNC пробивна нарезна машина
CNC пробивна и нарезна машина за прецизна обработка на отвори
Машините за пробиване и нарязване на резби с ЦПУ комбинират-контролирано пробиване и нарязване на резби с ЦПУ в един процес на обработка за ефективно, повтарящо се производство-на дупки. Предлагани в конфигурации с общо-предназначение, висока-скорост и висока{5}}прецизност, тези машини позволяват на производителите да балансират възможностите за пробиване и нарязване на резби, времето на цикъла, точността на отвора и производствения обем според специфичните изисквания за детайла.
-
![CNC сондажен център]()
CNC сондажен центърПробивният център с ЦПУ съчетава твърда структура от чугун-Meehanite, високо{1}}скоростен шпиндел BT30, прецизни линейни направляващи и 16/21T ATC, за да осигури висока твърдост, бързо...Повече -
![Високоскоростен център за нарязване на пробиване]()
Високоскоростен център за нарязване на пробиванеЦентърът за високоскоростни сондажни резби обслужва производители и дистрибутори в 3C електроника, прецизен хардуер, инструменти и обща металообработка. Поддържа партидно производство и OEM...Повече -
![Високопрецизен център за нарязване на пробиване]()
Високопрецизен център за нарязване на пробиванеЦентърът за високопрецизно пробиване и нарязване на резби се занимава с пробиване, нарязване на резби и леко фрезоване за малки и-средни метални компоненти.Повече
Ключови технически възможности
|
Спецификация / параметър |
Т-500 (общо предназначение) |
T-600H (висока скорост) |
T-500P (висока точност) |
|
Ход XYZ (mm) |
500 × 400 × 300 |
600 × 400 × 300 |
500 × 400 × 300 |
|
Конус и скорост на шпиндела |
BT30 / 12 000 RPM |
BT30 / 20 000 RPM Директно задвижване |
BT30 / 15 000 RPM керамичен лагер |
|
Капацитет на инструмента ATC |
14 инструмента (серво задвижвани) |
21 инструмента (0,8s инструмент-до-инструмент) |
14/21 Инструменти |
|
Точност на позициониране |
±0,008 мм |
±0,008 мм |
±0,004 мм |
|
Опции на системата за управление |
Fanuc 0i-MF / Mitsubishi |
Система Fanuc 31i / Brother |
Heidenhain / Siemens 840D |
Гама машина за нарязване на пробиване с ЦПУ
CNC сондажен център
Проектиран за многостранни операции по пробиване и нарязване на различни видове компоненти. CNC-контролирано позициониране, автоматична смяна на инструменти и гъвкави машинни конфигурации поддържат общо-производство и компоненти с-дупки.
Най-подходящ за:Общо пробиване и нарязване на резби, разнообразни детайли и гъвкави производствени изисквания.
Високоскоростен център за нарязване на пробиване
Проектиран за високо{0}}ефективна обработка, където времето за цикъл и производителността са ключови съображения. Високо{2}}скоростната работа на шпиндела, бързата смяна на инструмента и оптимизираните движения на подаването поддържат повтарящо се пробиване и нарязване на резби при партидно производство.
Най-подходящ за:Производство в голям-обем, малки компоненти, повтарящи се модели на дупки и кратки изисквания за-време на цикъла.
Високопрецизен център за нарязване на пробиване
Проектиран за компоненти, изискващи по-строг контрол на размерите на отвора, позиционирането и повторяемостта на машинната обработка. Конфигурацията на машината се фокусира върху стабилни условия на рязане и последователно CNC позициониране за прецизни{1}}операции по правене на отвори.
Най-подходящ за:Прецизни компоненти, тесни толеранси на отворите, критични места на отворите и приложения, изискващи постоянна точност на обработка.
Типични машинно обработени части
Автомобилни компоненти
Спирачни компоненти, монтажни части, скоби и други автомобилни части, изискващи множество пробити или нарязани отвори.
Машинни компоненти
Машинни основи, скоби, корпуси, плочи и структурни компоненти с повтарящи се шарки на отворите.
Фланци и части за свързване
Фланци, монтажни плочи и свързващи компоненти, изискващи точно позиционирани отвори за болтове и отвори с резба.
Моторни и електрически компоненти
Корпуси на мотори, крайни капаци, монтажни компоненти и други електромеханични части, изискващи точно местоположение на отворите.
Хардуер и фитинги
Прецизен хардуер, приспособления, фитинги и малки метални компоненти, произведени в повтарящи се партиди.
Части за трансмисия и задвижване
Валове, монтажни компоненти, корпуси и свързани части, където позицията на отворите и повторяемостта са важни за сглобяването.
Ръководство за избор
Сравнение на типове машини
|
Категория машина |
Основен фокус |
Типично изискване |
|
CNC сондажен център |
Изработване-на гъвкави отвори |
Общо пробиване и резбоване |
|
Високоскоростен център за нарязване на пробиване |
По-кратко време на цикъл |
Голямо{0}}производство-изработване на дупки |
|
Високопрецизен център за нарязване на пробиване |
Точност на отвора |
Строги изисквания за размери и позициониране |
Ключови фактори за избор
Изисквания към детайла
Размерите, теглото, материалът, геометрията и разпределението на отворите определят необходимата работна обвивка, конфигурация на работното захващане, инструментална екипировка и настройка за обработка.
Спецификации на отворите и резбите
Диаметърът на отвора, дълбочината, размерът на резбата, стъпката, типът, толерансът и точността на позициониране трябва да бъдат определени, за да съответстват на шпиндела, инструменталната екипировка и процеса на обработка.
Производствени изисквания
Производственият обем, целевото време на цикъла, честотата на обработка и производственият метод помагат да се определи необходимия баланс между гъвкавост, скорост, прецизност и автоматизация.
Изисквания за автоматизация
За повтарящо се производство помислете за персонализирани приспособления, автоматично зареждане и разтоварване, управление на чипове и охлаждаща течност, управление на инструменти, роботизирано боравене и интегриране на производствена-линия.
Окончателна конфигурация на машината
Окончателната конфигурация трябва да комбинира характеристиките на детайла, спецификациите на отворите, точността, производствения обем, времето на цикъла, инструменталната екипировка, захващането и изискванията за автоматизация. Предоставянето на чертеж на част или 3D модел позволява на инженерния екип да оцени тези фактори заедно.
Приложения
Автомобилни компоненти
Машините за пробиване с резба с ЦПУ могат да обработват автомобилни компоненти, изискващи множество точно позиционирани отвори и отвори с резба, с конфигурации, избрани според производствения обем и изискванията за точност.
Хардуерни компоненти
Високо{0}}скоростните конфигурации са подходящи за повтарящо се пробиване и нарязване на резби на партидно-произведени хардуерни компоненти, където кратките времена на цикъла и последователното производство на отвори са важни.
Индустриални машинни компоненти
Машините осигуряват гъвкава възможност-за правене на дупки за скоби, корпуси, машинни компоненти и други индустриални части, изискващи пробиване, нарязване на резби и свързани операции.
Електромеханични компоненти
CNC{0}}контролираното позициониране поддържа компоненти, които изискват множество дупки, отвори с резба и повтаряща се обработка в производствените партиди.
Трансмисия и компоненти на силовото предаване
Прецизно{0}}ориентираните конфигурации могат да поддържат компоненти, където позицията на отвора, последователността на размерите и повторяемостта са важни за последващо сглобяване и функционална производителност.
Прецизни метални компоненти
Конфигурации с висока{0}}прецизност могат да бъдат избрани за компоненти с по-тесни{1}}размер на отворите, позициониране или изисквания за повторяемост.
Работни приспособления:Персонализирани приспособления могат да бъдат разработени според геометрията на детайла, моделите на отворите, изискванията за затягане и последователността на обработка.
Конфигурация на инструментите:Свредла, метчици, райбери и други режещи инструменти могат да бъдат избрани според материала, спецификациите на отвора и изискваната производителност на обработка.
Автоматична смяна на инструмента:ATC конфигурациите поддържат автоматичен избор на инструмент и смяна на инструмента по време на много{0}}операционна обработка.
Товарене и разтоварване:Автоматичното боравене с части може да намали ръчната намеса и да подобри непрекъснатостта на производството за повтарящи се машини.
Чипове и охлаждащи системи
Конвейерите за чипове и охлаждащите системи могат да бъдат конфигурирани да поддържат стабилна обработка и непрекъснато производство.
Роботизирано управление
Роботизираното товарене, разтоварване и прехвърляне на части могат да бъдат интегрирани, когато се изисква автоматизирано производство.
Интегриране-на производствена линия
Машината може да бъде включена в автоматизирана производствена линия заедно с оборудване нагоре и надолу по веригата.
15+ години експертен опит в машинните инструменти
Специализирани в CNC машини за фрезоване на зъбни колела, CNC стругове, обработващи центрове и автоматизирани производствени линии, за да отговарят на различни изисквания за детайли и обработка.

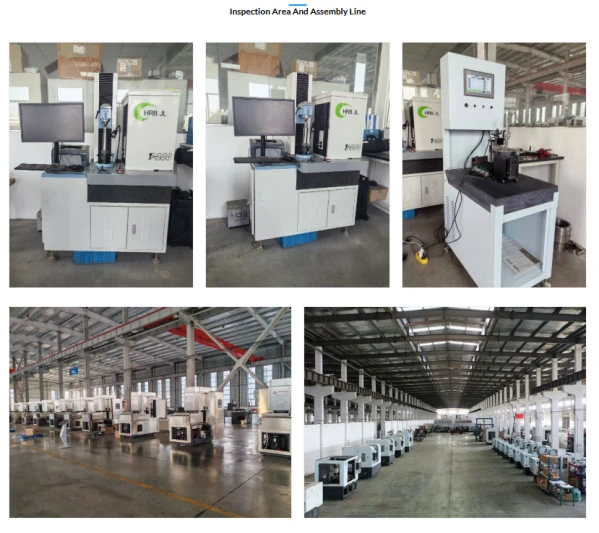

20 000 m² собствено-производство
Оборудван с CNC портални фрезови машини, направляващи шлифовъчни машини, CNC пробиващи машини и друго производствено оборудване за поддържане на директен контрол върху ключовите производствени и монтажни процеси.
ISO 9001 & High-Tech Enterprise
Работи съгласно система за управление на качеството ISO 9001 и се поддържа от 12 патента за полезни модели като национално високо-технологично предприятие и технологично-базирано предприятие.
Доказана-ефективност на приложението
Оборудването се използва за компоненти на автомобилното задвижване, трансмисионни зъбни колела, задвижващи валове, валове на двигатели, шлицови валове и други прецизно-обработени компоненти.
Инженеринг до ключ и след{0}}продажбена поддръжка
Поддръжка на процес и производствена-линия
Инженерна помощ, обхващаща избор на оборудване, планиране на процеси, инструментална екипировка и конфигурация на -инструменти за рязане и оформление на автоматизирана{1}}производствена линия.
Бърза 24-часова сервизна реакция
Техническа поддръжка от монтажа до експлоатацията. Когато даден проблем не може да бъде разрешен дистанционно, -времето за пристигане на място се предоставя в рамките на 24 часа.
